中国移动政企分公司流量流向剖析系统案例

项目配景

为了实现对所辖用户的手机、数据卡、上网本/条记本等终端上网会见的上下行内容举行实时收罗和监测，，，，，，，，中国移动政企分公司采购了1套百卓流量流向剖析系统，，，，，，，，该流量流向剖析系统集中安排在中国移动国际信息港公有云上，，，，，，，，元数据主要来自南方基地公有云、国际信息港IDC、国际信息港CMNet机房、北京三台机房、信息港公有云5个机房出口统一DPI的数据。。。。。。。。本期工程由信息港公有云和信息港IDC提供所需云平台资源和物理服务器，，，，，，，，所需通用服务器、存储及网络装备由中国移动集采或利旧；；；；；；计划完全兼容中国移动公有云资源池和集采的硬件装备。。。。。。。。

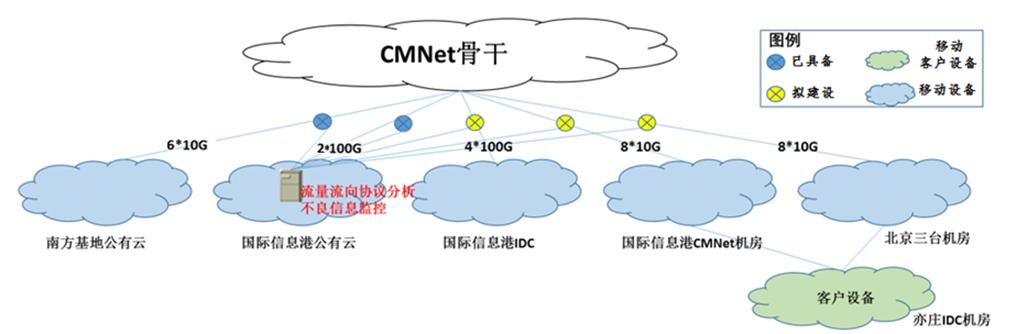

图1-中国移动政企分公司流量流向剖析系统案例

解决计划

一、系统概述

本次流量流向剖析系统接纳Hadoop漫衍式文件系统(HDFS)，，，，，，，，通过获取统一DPI提供的会话级数据（XDR话单）和统计级数据举行话单关联、合成、剖析实现客户流量流向剖析，，，，，，，，流量计费数据收罗和展示，，，，，，，，IDC客户流量剖析、流量控制等功效。。。。。。。。

二、系统架构

流量流向剖析系统架构主要由日志收罗系统、数据剖析处置惩罚�？？？？？椤⒐π饰瞿？？？？？椤⒂τ谜故灸？？？？？榈裙π？？？？？樽槌桑�，，，，，，，系统软件架构如下图所示：

图2-中国移动政企分公司流量流向剖析系统案例

三、系统功效

1．流量流向剖析

描绘流量的运营商泉源和区域漫衍，，，，，，，，以及各流向内的流量应用组成等；；；；；；支持排名剖析、趋势剖析、比照剖析、多维剖析等。。。。。。。。

流量流向剖析营业流量全程可视，，，，，，，，包括区域流向、运营商漫衍、流量的应用组成等。。。。。。。。

流量流向剖析展示方法多样，，，，，，，，提供GIS地图展示功效，，，，，，，，支持饼图、柱图、曲线图、表格等方法，，，，，，，，并支持图表切换，，，，，，，，统计效果支持导出功效。。。。。。。。

流量流向剖析统计工具维度多样，，，，，，，，包括整体、IDC机房、IDC客户、IDCIP、SP等。。。。。。。。

流量流向剖析统计时间粒度支持小时、天、周、月。。。。。。。。

流量流向剖析支持排名剖析、趋势剖析、比照剖析、多维关联剖析，，，，，，，，支持多级钻取审查详细信息功效。。。。。。。。

2. 应用剖析

描绘整体流量的应用漫衍情形，，，，，，，，包括营业大类、营业小类等，，，，，，，，以及各应用在各区域的流量组成等；；；；；；支持排名剖析、趋势剖析、比照剖析、多维剖析等。。。。。。。。

针对IDC流量举行应用剖析，，，，，，，，支持应用（大类）和子应用（小类）的流量统计和会见次数/用户数目统计。。。。。。。。

支持凭证会话级XDR数据和营业流量统计级数据举行剖析。。。。。。。。

3. 营业质量剖析

营业质量剖析主要目的是对网络的性能状态举行检测，，，，，，，，包括响应延迟、营业加载延迟、重传次数等，，，，，，，，并给出性能指标，，，，，，，，针对网络视频、网页浏览、网络游戏、IM等举行剖析。。。。。。。。

4. 热门剖析统计

热门剖析提供热门网站、热门应用、热门服务器TOPN排名，，，，，，，，剖析内容包括流量、点击量、会见用户数等。。。。。。。。并提供热门网站、热门应用的趋势剖析。。。。。。。。

5. IDC计费剖析

支持针对单个IDC客户实现95计费功效，，，，，，，，提供95计费详单盘问，，，，，，，，并天生95计费报表。。。。。。。。IDC客户流量明细话单的天生周期可设置（周或者月），，，，，，，，支持至少生涯6个月的流量统计纪录。。。。。。。。

6. 流控功效

流量流向剖析系统可天生流量控制战略战略，，，，，，，，通过向统一DPI装备下发流量管理战略，，，，，，，，以实现流量、会见控制及带宽包管功效。。。。。。。。

计划优势

1.流量可视化

以可视化的方法泛起，，，，，，，，资助管理职员周全掌握网络中各节点、各服务器的流量因素，，，，，，，，让网络管理、营销事情有据可循。。。。。。。。

2.流量流向剖析

实时发明网络中服务器是否保存大宗跨区域、跨网流量，，，，，，，，镌汰网间结算本钱，，，，，，，，杜绝收支倒挂的征象爆发。。。。。。。。

3.热门资源剖析

可以有用评估CDN资源的引入是否抵达预期的流量本网率指标要求，，，，，，，，为CDN营业的一连优化提供依据。。。。。。。。

4.营业质量剖析

通过建设质量剖析模子，，，，，，，，监控热门资源、热门ICP及其分发网络的质量状态，，，，，，，，基于知识库剖析质差缘故原由给出刷新步伐，，，，，，，，有用包管服务质量。。。。。。。。

5.CDN计费剖析

支持针对单个IDC客户实现95计费功效，，，，，，，，提供95计费详单盘问并天生95计费报表，，，，，，，，大大提高了客户的事情效率。。。。。。。。
